引 言

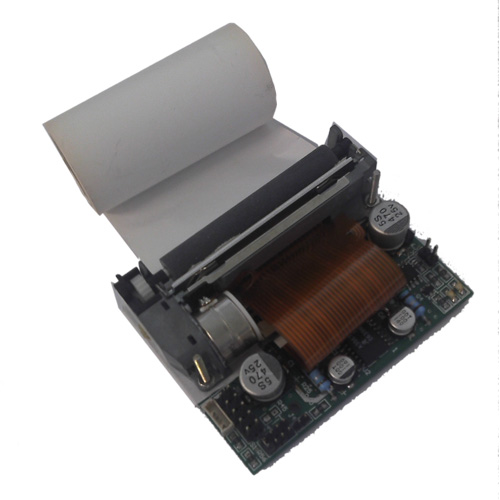

FTPD_V4.0热敏打印机控制板，具有以下特征：

1. 自适应宽电源设计
2. 电源管理设计
3. 温度补偿设计
4. 缺纸检测和过热检测功能
5. 多种格式汉字、字符设置
6. 自带国标一、二级汉字库，和ASCII字符 强
7. 大的图形自定义
8. 多种打印模式可供选择
9. 标准的串行接口
10. 被广泛的应用于：手持设备、医疗仪器、通信测试、电子衡器、银行系统、商场超市、 消防报警、电力系统和餐饮等领域。

一、性能参数

1. 打印方法：直接热敏打印
2. 打印纸宽：57.5±0.5mm
3. 打印密度：8 点/mm,384点/行
4. 打印速度：5 mm/s – 60 mm/s 自动/可调
5. 有效打印宽度：48mm
6. 操作温度：5～50℃
7. 操作相对湿度：10～80％
8. 储存温度：-20～60℃
9. 储存相对湿度：10～90％
10. 电源：直流4.2－8.5V，1-3A

二、功能特点

1. 打印内容：支持 32x32 和 24x24 的汉字一级和二级字库，16x32 和 16x24 的 ASCII码，和强大的图形 Logo自定义功能。

2. 打印指令：
   1. 支持字库选择指令（选择24x24 或者32x32 的汉字和对应ASCII 码）
   2. 设置行间距指令
   3. 允许/禁止反白打印指令
   4. 换行指令

3. 打印模式：在打印模式上，总共有8 种模式可以选择，总体分定速、变速和自检模式。
   1. 定速模式：该模式下，是以保证速度为前提，打印效果取决于环境温度和电源环境。打印速度有5mm/s、12.5mm/s、25mm/s、50mm/s、60mm/s 可选。
   2. 变速模式：分省电模式和非省电模式。
      该模式在确保打印效果的前提下，根据环境温度和电源情况，自动调整打印速度。热敏打印机在恶劣的情况下，都可以正常打印，保证打印效果。
   3. 省电模式，在确保打印效果的前提下，最大程度地减少工作电流，根据环境温度和电源情况，自动调整打印速度。
   4. 非省电模式，在确保打印效果的前提下，不考虑工作电流大小，根据环境温度和电源情况，自动调整打印速度。
   5. 自检模式，将模式跳线切换到自检模式，FTPD_V4.0 在上电后，便会以省电变速模式，打印一部分二级字库汉字的自检信息。
4. FTPD_V4.0 通讯数据格式是 1 个起始位、8 数据位、1 停止位、无odd、even 校验、9600 波特率。输入电压为直流4.2V－8.5V。

三、打印指令：

1. 择字库指令 1
   格式：16 进制：1B 02
   说明：该命令之后的汉字和ASCII 码将使用行高为 32 的字符进行打印，上电初始化后，默认选择行高为24 的字符和汉字字库。

2. 选择字库指令2
   格式：16 进制：1B 04
   说明：该命令之后的汉字和ASCII 码将使用行高为24 的字符进行打印，上电初始化后，默认选择行高为24 的字符和汉字字库。

3. 允许/禁止反白打印指令
   格式：16 进制：1B 69 n
   说明：n=1 允许反白，n=0 禁止反白，上电初始化后，n=0 。允许反白打印后的字符和汉字将以黑底白字打印出来

4. 设置n 点行间距指令
   格式：16 进制：1B 31 n
   说明：为后面的换行命令设置n 点行间距，0≤n≤255，上电初始化后n=0 。

5. 换行指令
   格式：16 进制：0D 0A
   说明：打印换行

四、关于LOGO指令：

• 打印LOGO      1C 51 n； n 为打印LOGO 图标的编号,n = 1,2,3……
• 查询LOGO      1C 52 ；查询所存储LOGO 序号。LOGO 序号从 0X01 开始，每个图标有唯一序号对应。
• 下载LOGO      1C 53 n x y …data…；下载LOGO 图标数据到存储区。
• 下载字库数     1C 54 …data…下载字库数据到存储区。

五、指示灯说明

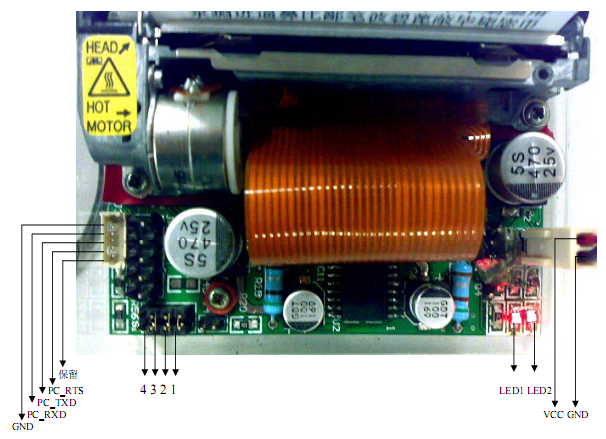

• LED1 为 缺纸指示灯（见附录）
• LED2 为 电源指示灯（见附录）
• 当上电的情况下，接上串口，电源指示灯亮；断开串口，进入待机模式，电源指示灯熄灭；
• 当缺纸的情况下，缺纸指示灯亮；
• 当下载Logo 时，两灯会依次闪烁，当闪烁停止时，则提示下载Logo 已经结束；
• 当自检模式时，两灯同时亮；
