背景与特性

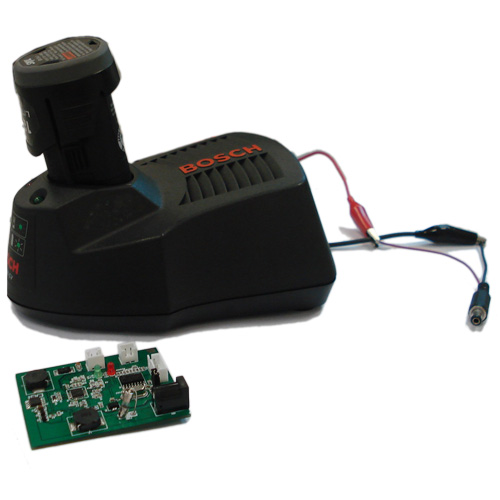

• 锂电池充电器电路，是根据博世BOSCH 方面的要求开发的，主要应用于手持式电动工具等设备的电池充电
• 能支持2、3 和4Cell 电池
• 在目前电路结构下，通过调整电阻，可以任意设定充电电压和电流
• 可实时监测充电电池的型号、温度和电量，并进行控制
• 随时显示充电状态

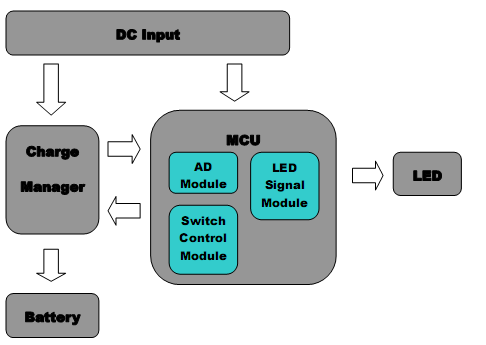

系统框图

• MCU
  1. 使用MB95F223；
  2. 周边电路分为AD 输入、开关控制和LED 信号三部分；
  3. 开关控制和LED 信号的动作依赖AD 输入的结果；
  4. 开关控制部分控制Charge Manager 的动作；
  5. LED 信号部分提供充电状态信息。
• Charge Manager
  1. 使用MB39A132；
  2. 设定和控制充电电压、充电电流。

系统设置

• 设定电池Cell 数
  • 调整R11 和R12，可改变支持的充电电池Cell 数：
    1. 当R11=NC，R12=0 时，支持2Cell 电池；
    2. 当R11=NC，R12=NC 时，支持3Cell 电池；
    3. 当R11=0，R12=NC 时，支持4Cell 电池。
  • 当前状态为R11=NC，R12=NC，支持3Cell 电池。
• 设定充电电压
  • 在设定电池Cell 数的基础上，调整R9 和R10，设定1Cell 电池充电电压，即可设定充电电压：

    1. 当NADJ3 ≥0.82 时，1Cell 电池充电电压为4.20V；
    2. 当0.48≤NADJ3 ≤0.78 时，1Cell 电池充电电压为4.35V；
    3. 当0≤NADJ3 ≤0.18 时，1Cell 电池充电电压为4.00V；
    4. 当0.22≤NADJ3 ≤0.44 时，1Cell 电池充电电压为2×5× NADJ3 V。
  • 当前状态为R9=2k，R10=12k，1Cell 电池充电电压为4.20V，所以充电电压为12.6V。
• 设定充电电流
  • 调整R15 和R16，可设定充电电流上限：

    1. 当NADJ2 ≥0.92 时，充电电流上限为2.85A；
    2. 当0≤NADJ2 ≤0.88 时，充电电流上限为2×(5× NADJ2 -0.075)A。
  • 当前状态为R15=100k，R16=24k，充电电流上限约为1.8A。

正常使用

充电电池监测

对连接在充电器上的电池的型号、温度进行实时监测，如有异常，即刻停止充电，保证了电池充电安全。

对充电过程中的充电电压和电流进行实时监测，通过电压电流的变化判断电池的电量，以便在适当的时候停止充电，既保护了电池，节约了充电时间，也保证了充电质量。

充电状态显示

充电器有1 绿1 红，2 个LED，用以显示充电状态：

1. 当绿LED 长亮时，表示充电器待机，一般出现在未开始充电或充电完成时；
2. 当绿LED 闪烁时，表示正在充电；
3. 当红LED 长亮时，表示充电电池温度过高；
4. 当红LED 闪烁时，表示充电电池型号不匹配，不是对应的电池。


当出现后两种情况时，充电会被停止，直至电池更换或恢复正常状态后才会重新开始充电。

在一个完整的充电过程中，充电器上电之初，绿LED 长亮；开始充电后，绿LED 闪烁；如无异常状况发生，整个充电过程中红LED 始终保持熄灭；当充电完成后，绿LED 停止闪烁，保持长亮，直至更换电池，重新开始充电。
