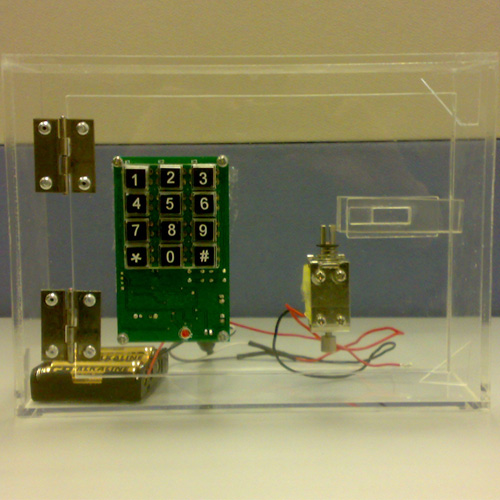

电子密码箱控制板




1 特点

  1. 开机后电池电量检测，电量不够时，LED 闪烁报警；电量足时，LED 常亮。
  2. 种密码保护：用户密码、主密码、应急密码。
  3. 外置应急电池接口，在内部电池用尽的情况下，可以采用外部电池供电，进行相应操作。
  4. 开锁：符合主密码、应急密码、用户密码中任意一个，即可开锁。
  5. 密码错误时的锁定：超过 5 次密码输入错误，启动锁定机制。时长 15 分钟，期间无法开启保险箱。
  6. 密码操作：密码设定、密码修改、应急密码删除。
  7. 状态指示：使用蜂鸣器指示各种功能操作时的状态，按键提示音、操作正确提示音，操作错误提示音、锁定机制提示音。
  8. 密码长度6～12 位。
  9. 低功耗设计。静态工作电流<=30uA；动态工作电流9mA～270mA。


2 基本要素

  • 2.1 按键
    1. 面板按键组成：0～9；*, #。用于开锁。
    2. 内部按键：PU1；PU2。用于设置、修改、删除密码操作。
  • 2.2 密码
    1. 用户可选择使用三组数字密码（6－12位）：用户密码，应急密码及主密码
    2. 用户密码，应急密码及主密码的初始密码：均为012345
    3. 首次上电门开启的状态下，默认为以主密码身份操作
    4. 开锁时密码检测顺序为：主密码－>用户密码－>应急密码。与任意一个密码匹配即可开锁
  • 2.3 声音信息
    蜂鸣器产生的声音信息。共有：
    1. 按键提示音：100ms的声音(100ms,1kHz)
    2. 操作正确提示音：1s的声音(1s,500Hz)
    3. 操作错误提示音： 4次100ms的声音(250HZ,4次)。（在密码输入过程中，超时（大于3秒），超位（数字大于12），欠位（数字小于6）均产生该提示音）
    4. 锁定：15分钟内，每5秒一次100ms的声音(1kHz)
  • 2.4 电池状态
    使用LED指示电池电量。共有：
    1. 电压正常：LED常亮
    2. 低压：500ms间隔闪烁
  • 2.5 保险箱锁定
    有两种情况，保险箱将进入锁定状态。即：
    1. 密码错误1（密码输入错误次数小于等于5次）：锁定30秒。
    2. 密码错误2（密码输入错误次数大于5次）：锁定15分钟。15分钟内，每5秒产生一次100ms的提示音(1kHz)。


3 操作描述

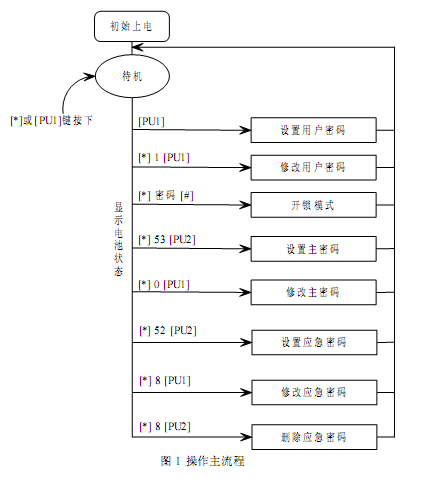

操作主流程如下图所示。

  • 3.1 开启保险箱
    • 可以使用：用户密码，应急密码或主密码开启。首次使用时主密码,用户初始密码, 应急密码为012345。
    • <操作步骤>
      [*键] 密码 [#键]
    • 操作举例：
      *012345#
  • 3.2 设置用户密码
    • 以主密码或用户密码开门的情况下，可以设置用户密码。
    • <操作步骤>
      [PU1] 新密码 [#] 新密码 [#]
    • 操作举例： 若
      新密码是123456
      [PU1] 123456 [#] 123456 [#]
  • 3.3 修改用户密码
    • 以主密码或用户密码开门的情况下，可以修改用户密码。
    • <操作步骤>
      [*] 1 [PU1] 旧密码 [#] 新密码 [#]新密码 [#]
    • 操作举例：若
      预设用户密码为123456，而新密码为654321
      [*] 1 [PU1] 123456 [#] 654321 [#] 654321 [#]
  • 3.4 设置主密码
    • 以主密码开门的情况下，可以设置主密码。
    • <操作步骤>
      [*] 53 [PU2] 新密码 [#]新密码 [#]
    • 操作举例：
      新的主密码为654321
      [*]53 [PU2] 654321 [#] 654321 [#]
  • 3.5 修改主密码
    • 以主密码开门的情况下，可以修改主密码
      • 。
    • <操作步骤>
      [*] 0 [PU1] 旧密码 [#] 新密码 [#]新密码 [#]
    • 操作举例：
      若预设主密码为123456， 而新密码为654321
      [*] 0 [PU1] 123456 [#] 654321 [#] 654321 [#]
  • 3.6 设置应急密码
    • 以主密码或应急密码开门的情况下，才可以设置应急密码。
    • <操作步骤>
      [*]52 [PU2] 新密码 [#] 新密码 [#]
    • 操作举例：
      新应急码为543210
      [*]52 [PU2] 543210 [#] 543210 [#]
  • 3.7 修改应急密码
    • 以主密码或应急密码开门的情况下，才可以修改应急密码。
    • <操作步骤>
      [*]8 [PU1] 旧密码 [#] 新密码 [#]新密码 [#]
    • 操作举例：
      若预设应急码为123456，
      而新应急码为654321 [*] 8 [PU1] 123456 [#] 654321 [#] 654321 [#]
  • 3.8 删除应急密码
    • 这个操作可删除预先编制的应急密码。以主密码或应急密码开门的情况下，才可以删除应急密。
    • <操作步骤>
      [*] 8 [PU2] 1234567890 [#]
    • 操作举例：
      [*] 8 [PU2] 1234567890 [#]
