虚拟仪表综合信息系统

1 概述

虚拟汽车仪表综合信息系统及嵌入式软件平台是面向汽车电子应用的显示平台嵌入式系统软件。该软件依托虚拟汽车仪表综合信息硬件平台实现如下功能:

(1)电子仪表、后视摄影、转速、运行记录、报警、转向指示等车况信息的显示控制,仪表显示图形界面可以根据用户需求灵活定制。

(2)集中控制系统集成的影音娱乐、车载音响、导航功能模块,以实现一表多用;用户只要通过按键可以迅速操作影音娱乐系统、车载音响、导航等多功能页面,并可以实时切换页面显示。

1.1硬件平台简介

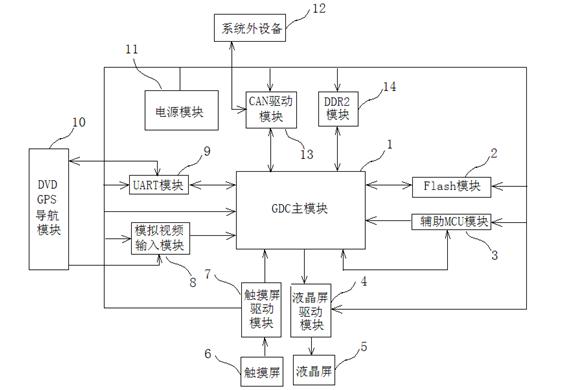

硬件平台设计采用富士通图像显示集成芯片SOC,以MB89R01为核心,集成FlashDRAMVideo解码电路以及时钟处理电路。向底板提供的接口有:JTAGKEYLCDTouch PanelVideo输出、CANUARTSPIIICIIS。系统框图如下图1所示。



    系统电路说明:

    整个系统分为GDC核心模块和外围功能模块两部分,其中GDC核心模块包括:

1.  GDC主模块,由主芯片“JADE-LC”及其周边元件构成

2.  DDR2模块,由两块512Mb DDR2构成,通过DDR2驱动总线与主芯片“JADE-LC”连接

3. FLASH模块,由一块128MbFLASH构成,通过FLASH总线与主芯

  片“JADE-LC”连接

4. 辅助MCU模块,提供软件加密和系统待机功能

1.2软件设计

虚拟汽车仪表综合信息系统及嵌入式软件平台主要完成显示功能,显示信息来源于汽车电子系统中的主控模块,通过RS232通信建立连接。

         2 主控模块与显示平台的连接图



    通过综合信息显示平台的触摸屏按键向主控模块发送请求信息,主控模块对当前环境状况作出判断后,响应显示平台的请求,发送页面切换命令或显示信息给显示平台,显示平台据此执行进一步操作。此外,需要实时更新的显示内容,主控模块以一定的时间间隔把实时信息发送给显示平台,显示平台接收后更新当前状态信息。流程如下所示:

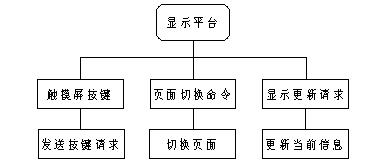

                           3 显示平台动作流程

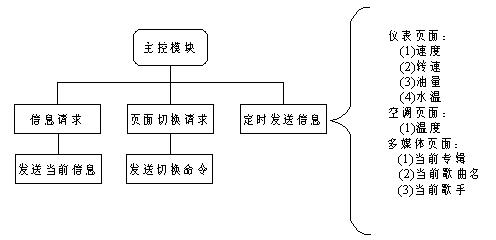

                           4 主控模块通信信息控制流程

2 显示页面

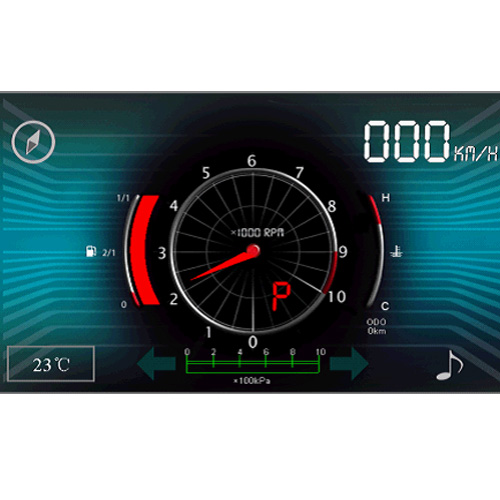

该解决方案具有强大的图形显示控制功能。可以根据用户需求快速实现显示风格的更新。下面是该解决方案的主菜单页面和仪表页面。其他页面略。

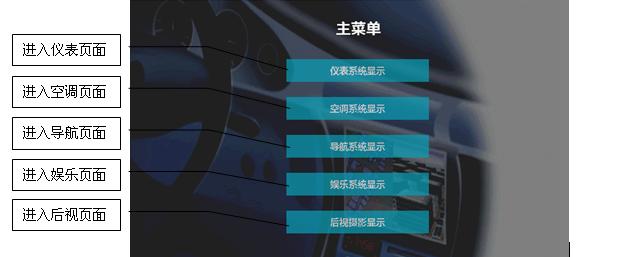

            根据触摸按键进入各个页面

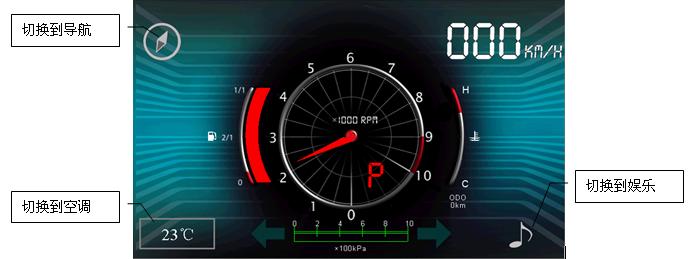

           (以下是仪表页面)
